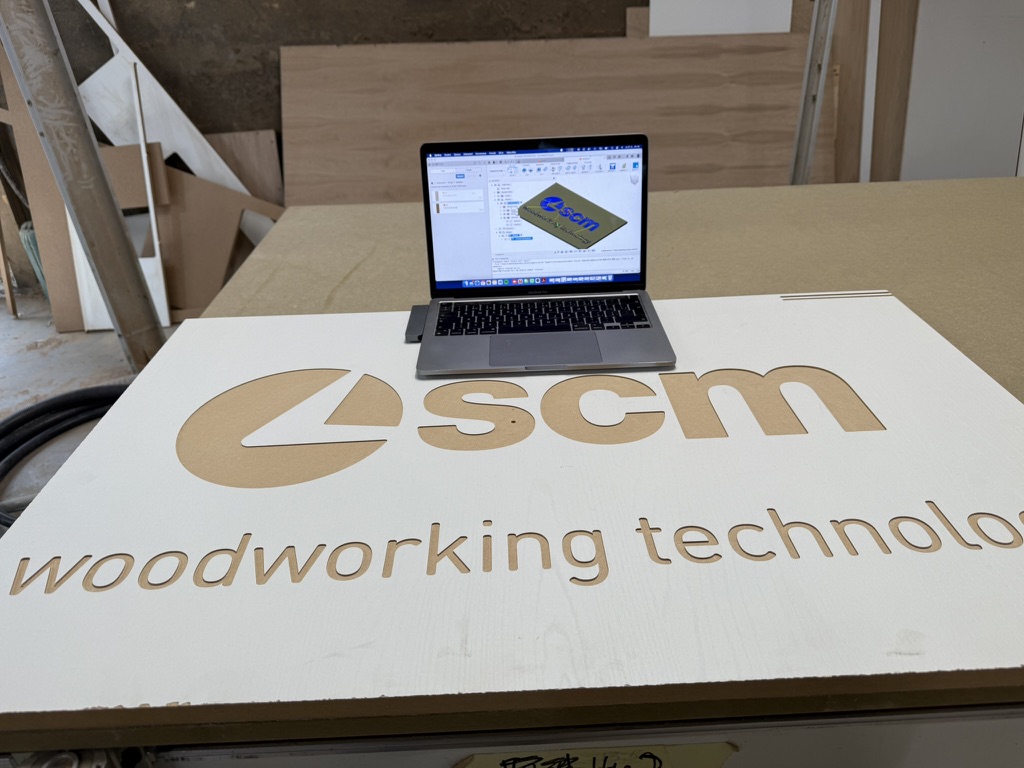

V současném dřevařském a nábytkářském průmyslu roste tlak na rychlost, flexibilitu a schopnost vyrábět vysoce customizované designové prvky. Moderní truhlářské provozy investují miliony korun do špičkového hardwaru. CNC obráběcí centra od italského výrobce SCM — ať už jde o flexibilní řady Morbidelli m100/m200, robustní pětiosé stroje Accord, nebo nestingová centra Pratix — představují naprostou technologickou špičku.
Mnohé firmy však narážejí na neviditelnou bariéru, která drasticky snižuje návratnost těchto investic. Tou bariérou je zastaralé softwarové workflow při přípravě výroby. Tento podrobný průvodce vám ukáže, jak zásadně transformovat váš provoz, odbourat zdlouhavé programování na dílně a propojit Autodesk Fusion přímo s řídicími systémy SCM pomocí pokročilého XCS postprocesoru od CCSOFTCZ.
Status Quo: Proč tradiční programování v SCM Maestro naráží na limity?
V mnoha českých i zahraničních truhlárnách vypadá každodenní realita velmi podobně. Konstruktér nebo designér navrhne nábytek v obecném CAD softwaru. Aby mohl předat data do výroby, vyexportuje sestavu do plochých 2D formátů (nejčastěji DXF). CNC operátor v kanceláři nebo přímo na dílně u panelu stroje musí tyto DXF soubory ručně otevřít v továrním softwaru SCM Xilog Maestro a začít „kliknout" dráhy od nuly.
Operátor ručně zadává hloubky frézování, průměry nástrojů, parametry náběhů a definuje geometrické tvary. Tento přístup s sebou nese obrovské skryté náklady a rizika:
- Absolutní ztráta asociativity (parametričnosti): Jakmile zákazník na poslední chvíli změní výšku skříně nebo hloubku drážky pro záda, celý proces se hroutí. 2D exporty se musí udělat znovu a CNC operátor musí celý program v Maestru naklikat od začátku. To vede k obrovské ztrátě času a frustraci.
- Technologický strop u plynulého 4osého a 5osého obrábění: Pokud máte vyrobit designovou židli s tvarovaným opěradlem, 3D panely nebo složité schodišťové prvky, možnosti programování přímo v Maestru končí. Definovat plynulý pohyb pěti os současně na panelu stroje je matematicky a technologicky prakticky nemožné.
- Vysoká závislost na lidském faktoru: Ruční přepisování rozměrů a parametrů nástrojů přímo na dílně je nejčastějším zdrojem chyb, které vedou k drahým zmetkům, zničeným nástrojům vřetena nebo v horším případě ke kolizi s hliníkovým tělem přísavek.
Brzdí software vaše CNC stroje SCM? Zkonzultujte s námi možnosti přechodu na plnohodnotný CAD/CAM systém.
Nezávazná konzultace →Řešení: Autodesk Fusion jako jednotný mozek moderní výroby
Nasazení cloudové platformy Autodesk Fusion přináší do dřevoobráběcího průmyslu zcela nový standard. Fusion v jednom prostředí spojuje špičkový parametrický 3D CAD design s nekompromisním CAM modulem, který podporuje od základního 2.5osého frézování až po plynulé pětiosé strategie.
Hlavní výhodou je, že konstrukce a výroba sdílejí stejná data. Pokud změníte rozměr dílce v CAD modeláři, CAM modul okamžitě detekuje změnu geometrie a obráběcí dráhy se automaticky přepočítají. Odpadá jakékoliv mezikrokové exportování do DXF.
Samotný CAM software je však bez správného překladače pouze polovičním řešením. Aby stroj SCM přesně věděl, co má dělat, potřebuje kód, který respektuje jeho specifickou kinematiku, agregáty a logiku řídicího systému (Xilog Plus / Maestro). A právě zde přichází klíčová technologie od CCSOFTCZ.
Technické jádro: Jak funguje inteligentní XCS postprocesor od CCSOFTCZ?
Běžně dostupné postprocesory na trhu často vygenerují pouze tzv. „hloupý ISO kód" (dlouhý řetězec G-kódů), který stroj sice provede, ale operátor na dílně v něm nevidí nic než tisíce řádků čísel. Vývojový tým CCSOFTCZ se vydal zcela jinou cestou. Náš specializovaný postprocesor generuje nativní soubory typu .xcs, které integrují CAM logiku Fusionu přímo do SCM prostředí.
Zde jsou tři hlavní technické pilíře, které tento postprocesor odlišují od konkurence:
1. Generování nativních operací namísto surového kódu
Když vygenerujete kód přes náš postprocesor a importujete jej do SCM Maestro, v programovém stromu neuvidíte nepřehledný textový kód. Maestro kód rozpozná jako sadu reálných, nativních operací (jako by byly naprogramovány přímo v něm).
Postprocesor navíc přebírá přesné názvy operací, které jste si definovali v Autodesk Fusion. Pokud si v CAMu pojmenujete operace jako Zarovnání plochy, Vnější obrys, Kapsa pro pant nebo Vrtání průměr 8, operátor na panelu stroje uvidí přesně tyto názvy. To dramaticky zvyšuje přehlednost a usnadňuje orientaci při kontrole programu před spuštěním.
2. Revoluční novinka: Korekční proměnné přímo na panelu stroje
Jednou z největších technologických výhod nejnovější verze našeho postprocesoru je implementace funkce „Use variable for operation" (Využití proměnných pro operace).
Při generování kódu ve Fusionu můžete tuto volbu zaškrtnout. Postprocesor následně pro každou vybranou operaci (např. frézování kapsy) vytvoří v SCM Maestro samostatnou podrovinu a naváže ji na interní proměnné pro korekci os X, Y a Z.
Co to znamená v praxi? Pokud operátor na dílně zjistí, že kvůli materiálové toleranci nebo opotřebení nástroje potřebuje posunout frézovanou kapsu o 0,5 mm v ose X, nemusí volat technologa do kanceláře. Jednoduše otevře tabulku proměnných přímo na obrazovce stroje SCM, přepíše hodnotu korekce a stroj okamžitě provede upravenou dráhu. Původní geometrie z Fusionu přitom zůstává bezpečně zachována.
3. Plná automatizace na pozadí a tvorba PGMX souborů
Náš postprocesor nekončí pouze u vygenerování textového .xcs souboru. Dokáže na pozadí operačního systému automaticky vyvolat originální konverzní nástroje od SCM, jako je XConvertor.
Během jednoho procesu postprocessingu ve Fusionu tak systém na pozadí zkontroluje integritu dat, propojí je s vaší databází nástrojů v Maestru, automaticky načte nastavení přísavek i trámců a vygeneruje rovnou finální spustitelný soubor typu .pgmx (nebo starší .pgm). Celý tento proces trvá několik vteřin a probíhá zcela automaticky bez nutnosti manuálního otevírání externích programů.
Jak Fusion a náš postprocesor zvládají specifické SCM agregáty?

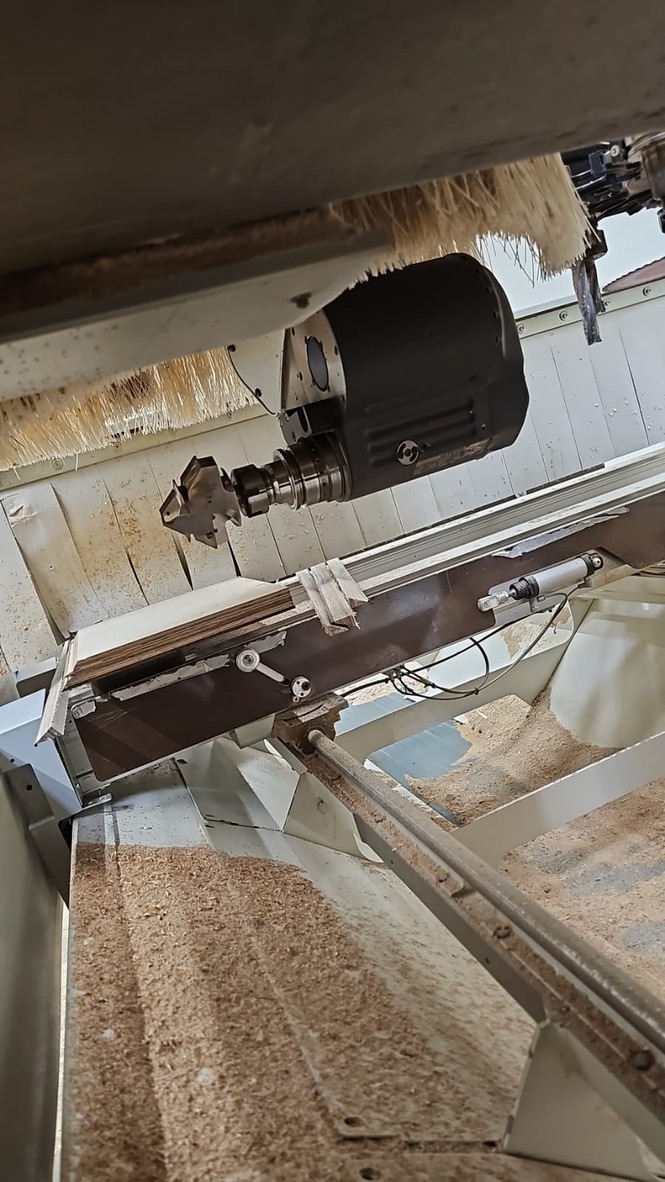

Dřevoobráběcí CNC stroje jsou specifické tím, že kromě standardního hlavního elektrovřetena využívají komplexní mechanické agregáty pro zrychlení práce. Náš postprocesor byl vyvinut tak, aby tyto agregáty plně podporoval.
Vrtací bloky a sdružené vrtání. Stroje SCM (např. řada Morbidelli) jsou vybaveny masivními vrtacími hlavami s desítkami nezávisle ovládaných vertikálních a horizontálních vřeten. Pokud ve Fusionu použijete operaci Drilling a zvolíte možnost automatického výběru děr stejného průměru (Select same diameter), náš postprocesor tyto dráhy zanalyzuje. Následně je v Maestru nesloučí do jedné zdlouhavé dráhy pro jedno vřeteno, ale správně aktivuje sdružený vrtací cyklus, čímž se doba vrtání rastrů pro nábytkové kolíky zkrátí na minimum.
Pilový kotouč (drážkování a formátování). Integrovaný pilový agregát v SCM strojích je ideální pro rychlé vytváření drážek pro záda skříní nebo kapování konců dílců. V Autodesk Fusion můžete využít nejnovější strategie pro řezání pilou, nastavit si požadované přesahy nástroje a postprocesor se postará o korektní natočení agregátu do správného úhlu a plynulý nájezd pily do materiálu.
Plynulé 4osé a pětiosé strategie. Při frézování komplikovaných 3D povrchů (např. tvarové vnitřní kapsy, zaoblené hrany designových stolů nebo schodnice) exceluje Fusion strategiemi jako je Flow nebo Blend. S využitím Machining Extensionu ve Fusionu dokáže náš postprocesor přesně dopočítávat plynulý náklon vřetena (ve smyslu os Vector / Lead and Lean) tak, aby frézování probíhalo plynule, povrch dřeva byl dokonale hladký a stroj se pohyboval bez trhaných pohybů, které by mohly poškodit mechaniku os.
Bezpečnost na prvním místě: Eliminace kolizí díky dvojité kontrole
Investice do pětiosé hlavy SCM nebo výměnných agregátů představuje značné finanční prostředky. Strach z toho, že operátor udělá chybu v programu a v plné rychlosti nabourá vřetenem do stolu nebo poškodí hliníkové upínky, často vede k tomu, že firmy raději stroje provozují na poloviční výkon.
S workflow Autodesk Fusion + CCSOFTCZ získáváte dvojitou úroveň zabezpečení:
- Verifikace v CAM modulu Fusion: Technolog v kanceláři vidí kompletní 3D simulaci úběru materiálu. Vidí přesnou dráhu nástroje, stopku i držáky vřetena. Jakýkoliv vizuální dotyk s materiálem mimo řeznou část software okamžitě červeně signalizuje jako kolizi.
- Verifikace v prostředí SCM Maestro: Protože náš postprocesor generuje nativní
.xcsoperace, výsledný kód se před spuštěním zkontroluje přímo v Maestru, kde je definován reálný TV systém (trámce a přísavky). Operátor na dílně tak vidí přesné rozmístění přísavek vůči drahám frézy a může si být jistý, že nástroj nezasáhne upínací systém stroje.
Porovnání efektivity přípravy výroby pro SCM stroje
| Vlastnost / funkce | Staré workflow (CAD → DXF → Maestro) | Nové workflow (Autodesk Fusion + CCSOFTCZ) |
|---|---|---|
| Změna rozměru dílce | Nutno kompletně přeprogramovat v Maestru od nuly | Dráhy se automaticky přepočítají jedním kliknutím |
| Formát výstupního kódu | Ručně bušený ISO kód nebo omezený import | Nativní .xcs / .pgmx operace s názvy z CAMu |
| Korekce na dílně | Nemožné bez zásahu do zdrojového programu | Jemná korekce (X, Y, Z) přes proměnné přímo na stroji |
| Pětiosé plynulé tvary | Extrémně složité až nerealizovatelné | Podpora pokročilých strategií (např. Flow) |
| Příprava agregátů (pila/vrtáky) | Manuální definování každého vřetene zvlášť | Automatické mapování sdružených cyklů postprocesorem |
Výsledky v praxi: Co přinese integrace vaší firmě?
Nasazení tohoto uceleného řešení od CCSOFTCZ přináší měřitelné výsledky již po několika dnech od zaškolení personálu:
- Drastické zkrácení přípravy výroby: Čas strávený programováním složitých dílců se zkracuje z hodin na jednotky minut.
- Maximální využití potenciálu stroje: Odemknete možnosti pětiosého obrábění a pokročilých agregátů, které dříve ležely ladem.
- Nezávislost na jednom operátorovi: Výrobu může připravovat technolog v kanceláři a operátor na dílně pouze spouští ověřené a bezpečné programy, přičemž si zachovává flexibilitu pro drobné korekce.
- Dlouhodobá udržitelnost: Náš postprocesor neustále vyvíjíme. Každých několik měsíců vydáváme aktualizované verze, které reagují na nové funkce v Autodesk Fusion i na specifické požadavky z reálných truhlářských provozů.
Závěr: Posuňte své SCM CNC na novou úroveň
Hardware od SCM je výkonný sval vaší výroby, ale Autodesk Fusion v kombinaci s naším inteligentním XCS postprocesorem je mozek, který tento sval dokáže efektivně řídit. Nebrzděte své CNC stroje zastaralými postupy a ručním přepisováním dat.
Součástí našich služeb v CCSOFTCZ není pouhý prodej softwaru, ale kompletní implementace na klíč — odladíme postprocesor přesně pro vaši konfiguraci nástrojů a agregátů a provedeme intenzivní zaškolení vašich pracovníků přímo u vás na provozovně. Máte na dílně CNC stroj SCM a chcete zefektivnit jeho programování? Napište nám detaily o vaší konfiguraci stroje — model, řídicí systém a využívané agregáty — a naši CAM inženýři s vámi proberou možnosti integrace na míru.
