Ein Kunde wünscht ein anderes Logo im Kopfbereich. Ihr Produktionsleiter möchte eine zusätzliche Spalte in der Werkzeugtabelle. Eine zweite Maschine braucht dasselbe Dokumentlayout, läuft aber mit einem anderen Postprozessor. Aus einer kleinen Änderung am Einrichteblatt wird schnell wieder eine Programmieraufgabe im Post.
Setup Sheet Studio trennt die Auftragsdokumentation von der NC-Code-Erzeugung. Statt Präsentationslogik im Postprozessor zu verankern, baut dieses neue Add-in für Autodesk Fusion den Bericht direkt aus den Fusion-CAM-Daten auf und bietet einen visuellen, live editierbaren Konfigurationsworkflow — ganz ohne Änderungen an der .cps-Datei.
Kurzübersicht
- Was es ist: ein visueller Einrichteblatt-Generator für Autodesk Fusion.
- Funktionsweise: liest CAM-Daten direkt über die Fusion-API — keine Änderungen am Postprozessor nötig.
- Konfiguration: Berichtsabschnitte per Drag-and-Drop, individuelle Spalten in Werkzeug-/Operationstabellen, Firmen-Branding (Logo, Farben, Schrift, Seitenformat).
- Sprachen: erzeugt Berichte auf Englisch, Deutsch, Spanisch oder Französisch.
- Ausgabe: ein eigenständiger HTML-Bericht zum Drucken oder Speichern als PDF — ohne externe Dienste oder Telemetrie.
Warum klassische Fusion-Einrichteblätter schwer zu pflegen sind
Viele Betriebe passen ihre Autodesk-Fusion-Einrichteblätter an, indem sie HTML oder Textformatierung direkt in die .cps-Postprozessordatei einbauen. Das funktioniert, koppelt aber zwei unterschiedliche Aufgaben aneinander: zuverlässige Maschinencode-Erzeugung und die Gestaltung einer für Menschen lesbaren Auftragsdokumentation.
Das Problem zeigt sich, sobald sich das Dokument ändern soll. Eine zusätzliche Tabellenspalte, eine angepasste Kopfzeile, andere Markenfarben oder dasselbe Layout auf einer weiteren Maschine können eine weitere Codeänderung und einen weiteren Postprozessor-Test bedeuten — selbst eine rein visuelle Änderung kann einen erneuten Postlauf erfordern, nur um zu prüfen, ob eine Zeile jetzt an der richtigen Stelle steht.
| Einrichteblatt aus dem Postprozessor | Setup Sheet Studio |
|---|---|
Präsentationslogik steckt in der .cps-Datei. | Die Berichtskonfiguration ist von der NC-Code-Erzeugung getrennt. |
| Layoutänderungen erfordern meist Code-Anpassungen. | Abschnitte und Tabelleninhalte werden visuell konfiguriert. |
| Eine Vorschau erfordert oft einen weiteren Postprozessor-Lauf. | Eine Live-Vorschau zeigt den Bericht bereits während der Konfiguration. |
| Eine andere Maschine oder ein anderer Post erfordert doppelte Änderungen. | Dasselbe Berichtsdesign lässt sich unabhängig vom gewählten Postprozessor wiederverwenden. |
Ein anderer Ansatz: CAM-Daten direkt auslesen

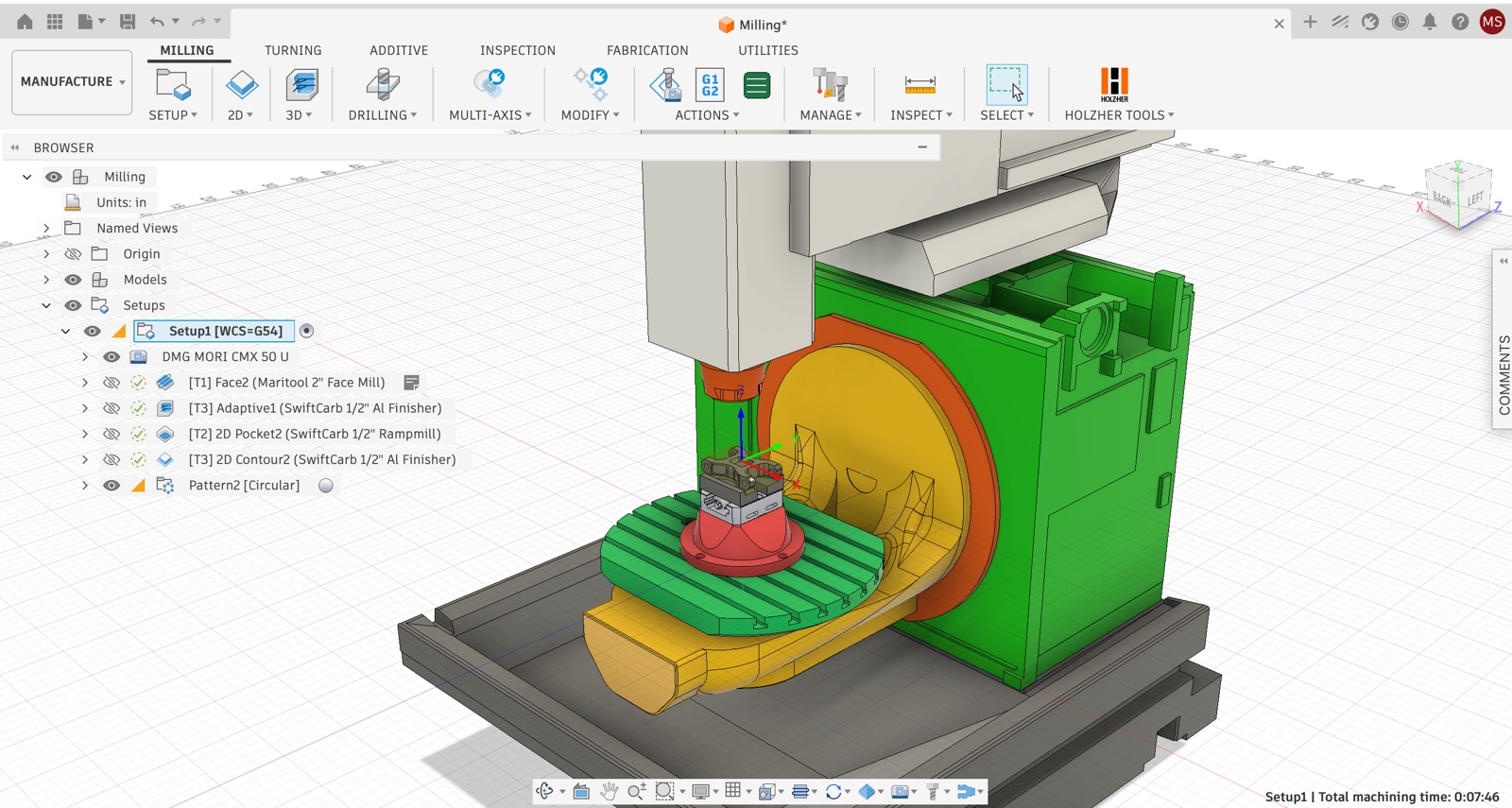

Setup Sheet Studio liest den Berichtsinhalt nicht aus dem Postprozessor und schreibt auch nichts dorthin zurück. Es greift über die Autodesk Fusion API direkt auf Setup-, Operations-, Werkzeug-, Rohteil- und Werkstückkoordinatensystem-Daten (WCS) zu und erstellt die Dokumentation selbst.
Das Ergebnis in der Praxis ist ein einheitlicher Einrichteblatt-Workflow über verschiedene Aufträge, Maschinen und Postprozessoren hinweg. CNC-Programmierer können sich darauf konzentrieren, dass der Postprozessor zuverlässigen Maschinenoutput liefert, während das Dokumentlayout in einem eigenen visuellen Tool verwaltet wird.
Sollen sich Ihr Autodesk Fusion Postprozessor und Ihre Einrichteblätter nicht mehr gegenseitig im Weg stehen? Sprechen Sie mit uns über Ihren aktuellen Workflow.
Kontakt aufnehmen →Was Setup Sheet Studio kann
- Berichtslayout per Drag-and-Drop. Ordnen Sie Abschnitte wie Kopfzeile, Firmeninformationen, Setup-Details, Rohteil-/WCS-Daten, Werkzeugtabelle, Operationstabelle, Notizen und Fußzeile neu an — oder blenden Sie nicht benötigte Abschnitte aus.
- Individuelles Firmen-Branding. Fügen Sie Firmenlogo und Geschäftsdaten hinzu und konfigurieren Sie Farbschema, Schriftart, Seitenformat und Seitenausrichtung.
- Konfigurierbare Werkzeug- und Operationstabellen. Wählen Sie genau, welche Spalten in jeder Tabelle erscheinen, einschließlich Operationsnotizen und eines auf realer Werkstatterfahrung basierenden Zykluszeit-Kalibrierungsfaktors.
- Vier Berichtssprachen. Erstellen Sie Einrichteblätter auf Englisch, Deutsch, Spanisch oder Französisch für internationale Teams, Niederlassungen und Kunden.

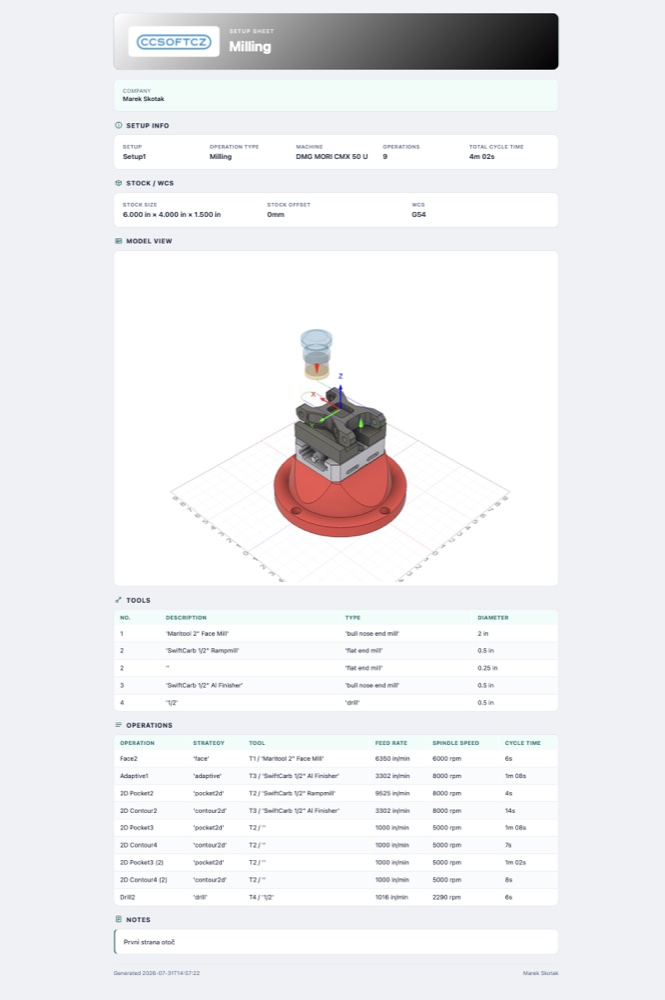

- Berichtserstellung mit einem Klick. Erzeugen Sie ein eigenständiges, druckfertiges HTML-Dokument, das sich direkt im Browser öffnet und gedruckt oder als PDF gespeichert werden kann.
- Offline-Betrieb. Konfigurator und Berichtserstellung laufen lokal, ohne externe Dienste, CDN-Abhängigkeiten oder Telemetrie.
Von Fusion-CAM-Daten zum druckfertigen PDF in vier Schritten
- Manufacture-Dokument öffnen. Verwenden Sie ein Autodesk-Fusion-Dokument mit mindestens einem CAM-Setup.

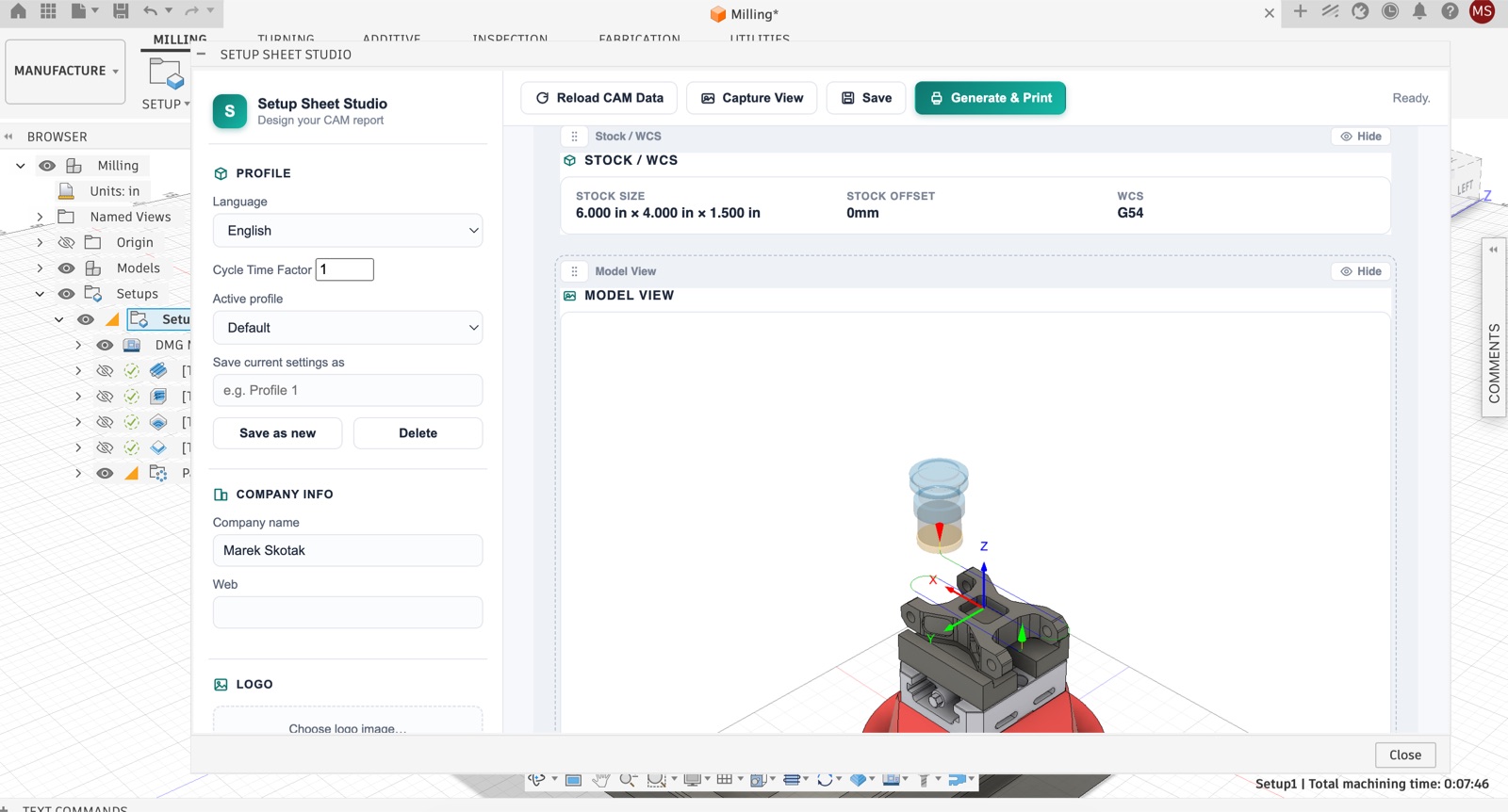

- Setup Sheet Studio starten. Öffnen Sie den Konfigurator über das Panel im Manufacture-Arbeitsbereich oder über Scripts and Add-Ins.
- Bericht erstellen. Ordnen Sie die Abschnitte an, wählen Sie die Werkzeug- und Operationsspalten, fügen Sie Ihr Branding hinzu und wählen Sie die Berichtssprache.
- Generieren und drucken. Öffnen Sie den fertigen Bericht im Browser und drucken Sie ihn oder speichern Sie ihn als PDF.
Für wen ist Setup Sheet Studio gedacht?
Setup Sheet Studio richtet sich an CNC-Betriebe, Fertigungsteams und Fusion-CAM-Anwender, die eine konsistente, professionelle Auftragsdokumentation wollen, ohne in jedem Postprozessor eigenen Code für das Berichtsdesign pflegen zu müssen.
Besonders nützlich ist es, wenn ein Unternehmen denselben visuellen Standard über mehrere Maschinen hinweg braucht, regelmäßig die für Bediener sichtbaren Informationen ändert, mit internationalen Teams arbeitet oder kundenseitige Dokumente an die eigene Marke anpassen möchte.
Ein Einrichteblatt ist womöglich das sichtbarste Dokument, das mit einem CNC-Auftrag verbunden ist. Es sollte aussehen, als käme es aus Ihrem Unternehmen — nicht wie ein generischer Software-Export.
Wenn Sie auch die eigentliche G-Code-Erzeugung automatisieren möchten, werfen Sie einen Blick auf unsere Autodesk Fusion Postprozessoren mit maschinenspezifischen Integrationen. Die Erstellung der CAM-Operationen selbst ist ein weiterer Engpass — sehen Sie, wie Automatic Machining sie im Batch aus einem ganzen Modellordner erzeugt.
Produktstatus: Setup Sheet Studio befindet sich im Early Access und steht ab sofort als kostenloser Download zur Verfügung. Verfügbarkeit im Autodesk App Store und Lizenzdetails für eine künftige Version stehen noch nicht endgültig fest.
