Maschine erfassen
Sie senden Modell, Softwareversion, Achskonfiguration, Aggregate und ein bewährtes Beispielprogramm.
SCM Maestro / Xilog · native XCS-Ausgabe
SCM Maestro XCS Postprozessor für Autodesk Fusion
Fusion-Werkzeugwege, übersetzt für Ihre SCM-Maschine.
Ein maschinenspezifischer Postprozessor für Autodesk Fusion (früher Fusion 360), der CAM-Operationen in strukturierte XCS-Ausgabe für Maestro überträgt. Vor dem Angebot prüft Marek Maschine, Softwarestand, Achsen und Aggregate.
Kompatibilität und Projektumfang werden vor dem Angebot bestätigt.
Technischer Überblick
Der SCM-XCS-Postprozessor auf einen Blick
- CAM
- Autodesk Fusion (früher Fusion 360)
- Zielsoftware
- SCM Maestro / Xilog
- Ausgabe
- Natives .XCS
- Optionaler Workflow
- PGM / PGMX, soweit anwendbar
- Bearbeitung
- 3 Achsen, indexiert 3+2 und simultan 5 Achsen
- Maschinen
- SCM Accord, Record, Pratix, Author, Tech Z, Morbidelli und weitere
- Entwicklung
- Maschinenspezifische Postprozessor-Konfiguration
- Validierung
- Kundenkonfiguration und bewährte Musterprogramme
- Entwickler
- Marek Skotak / CCSOFTCZ
01 / Kompatibilität
Die Modellbezeichnung ist nur der Ausgangspunkt.
SCM-Maschinen mit gleicher Bezeichnung können sich bei Maestro-Generation, Xilog-Umgebung, Kinematik, Werkzeugdatenbank und Aggregaten unterscheiden. Die Tabelle zeigt typische Projektfamilien, keine pauschale Plug-and-play-Zusage.
| SCM-Baureihe | Typische Konfiguration | Ziel-Workflow | Vor Auslieferung |
|---|---|---|---|
| Accord | 3 oder 5 Achsen, Fräsen und Aggregate | Fusion → XCS → Maestro | Individuelle Prüfung |
| Record | 3- oder 5-Achs-Bearbeitungszentrum | Fusion → XCS → Maestro | Individuelle Prüfung |
| Pratix | Plattenfräsen und Bohren | Fusion → XCS → Maestro | Individuelle Prüfung |
| Morbidelli M100 / N100 | Bohren, Fräsen und Plattenbearbeitung | Fusion → XCS → Maestro | Individuelle Prüfung |
| Author | Ältere und neuere Xilog-/Maestro-Systeme | Workflow anhand von Mustern prüfen | Individuelle Prüfung |
| Tech Z5 | 5-Achs-Kopf und Maschinenkinematik | Maschinendefinition + XCS-Ausgabe | Individuelle Prüfung |
Die Kompatibilität wird anhand von Modell, Serien-/Konfigurationsdaten, Maestro- oder Xilog-Version, Achsanordnung, Aggregaten und einem bewährten Maschinenprogramm bestätigt. Neue Ausgabe muss immer sicher an der realen Maschine getestet werden.
02 / Ablauf
Ein kontrollierter Weg vom CAM in die Fertigung.
Geliefert wird keine generische Datei mit neuem Namen. Die Ausgabe wird anhand Ihrer Unterlagen konfiguriert und geprüft.
Post konfigurieren
Fusion-Eigenschaften, Zyklen, Werkzeugaufrufe und XCS-Struktur werden auf Ihren Ablauf abgestimmt.
Ausgabe validieren
Sie prüfen die Operationen in Maestro und testen sicher mit realem Material und Werkzeugen.
Übergabe und Support
Sie erhalten CPS-Datei, Einrichtungshinweise und direkten Support für die vereinbarte Konfiguration.
03 / Technischer Umfang
Was das Projekt enthalten kann.
Der endgültige Umfang steht im Angebot. Zusätzliche Funktionen werden vor der Entwicklung bewertet und nicht stillschweigend vorausgesetzt.
- 01Fusion-CPS-Postprozessor
Konfigurierte Eigenschaften und Ausgaberegeln für die vereinbarte Maschine. - 02Strukturierte XCS-Ausgabe
Operationen bleiben in Maestro lesbar und werden nicht zu anonymem Standard-G-Code. - 03Bearbeitungsoperationen
Bohren, Fräsen, Konturen, Taschen, Sägen und Aggregate, soweit die Konfiguration sie unterstützt. - 04Mehrachs-Konfiguration
Drehachsen- und 5-Achs-Verhalten auf Basis realer Kinematik und Fusion-Maschinendefinition. - 05Validierungsunterstützung
Definierte Testschleife mit Ihren Dateien, Werkzeugen und maschinenseitigen Kontrollen.
Nachweis aus dem echten WorkflowXCS / MAESTRO
04 / Technischer Unterschied
Was unterscheidet diesen XCS-Postprozessor?
Entscheidend ist nicht nur die Dateiendung, sondern die lesbare, maschinenspezifische Übersetzung der Fusion-Daten in den SCM-Ablauf.
Native SCM-Maestro-Operationen
Strukturierte XCS-Bearbeitungsoperationen bleiben in Maestro lesbar und editierbar, statt zu einem generischen NC-Datenstrom zu werden.
Operationsnamen aus Fusion
Bezeichnungen aus Autodesk Fusion können in das SCM-Programm übernommen werden und erleichtern die Pflege umfangreicher Programme.
XYZ-Korrekturen an der Maschine
Soweit unterstützt, erlauben konfigurierbare X-, Y- und Z-Variablen kleine Korrekturen in der SCM-Umgebung ohne erneute Fusion-Ausgabe.
PGM-/PGMX-Workflow
Bei kompatiblen Installationen kann die automatische Konvertierung der XCS-Daten in das erforderliche PGM- oder PGMX-Format enthalten sein.
Aggregate und anspruchsvolle Bearbeitung
Der konfigurierte Umfang kann Bohrblöcke, Sägeaggregate, Winkelköpfe sowie indexierte 3+2- und simultane 5-Achs-Strategien umfassen.
05 / Erfahrung
Aus realen Fertigungsfragen entstanden, nicht aus einem Softwarekatalog.
Der Nachweis besteht aus öffentlicher technischer Arbeit, Kundeninstallationen und direktem Kontakt zum Entwickler.
Pith & Stem verlagerte komplexe Möbelteile von manueller Maschinenprogrammierung in einen Fusion-basierten Ablauf.
Das Projekt verband Autodesk Fusion CAM mit einem SCM-Bearbeitungszentrum und schuf einen reproduzierbaren Weg von der Konstruktionsänderung zur Maschinenausgabe.
Fallstudie lesen →Mizarstvo Grošelj nutzt Fusion und SCM Maestro in der täglichen Holzbearbeitung.
Der Postprozessor bildet die Brücke zwischen CAM-Vorbereitung und nativer Maschinenumgebung, einschließlich Konfigurationssupport von CCSOFTCZ.
Referenz ansehen →Video-Demonstration · 6:19

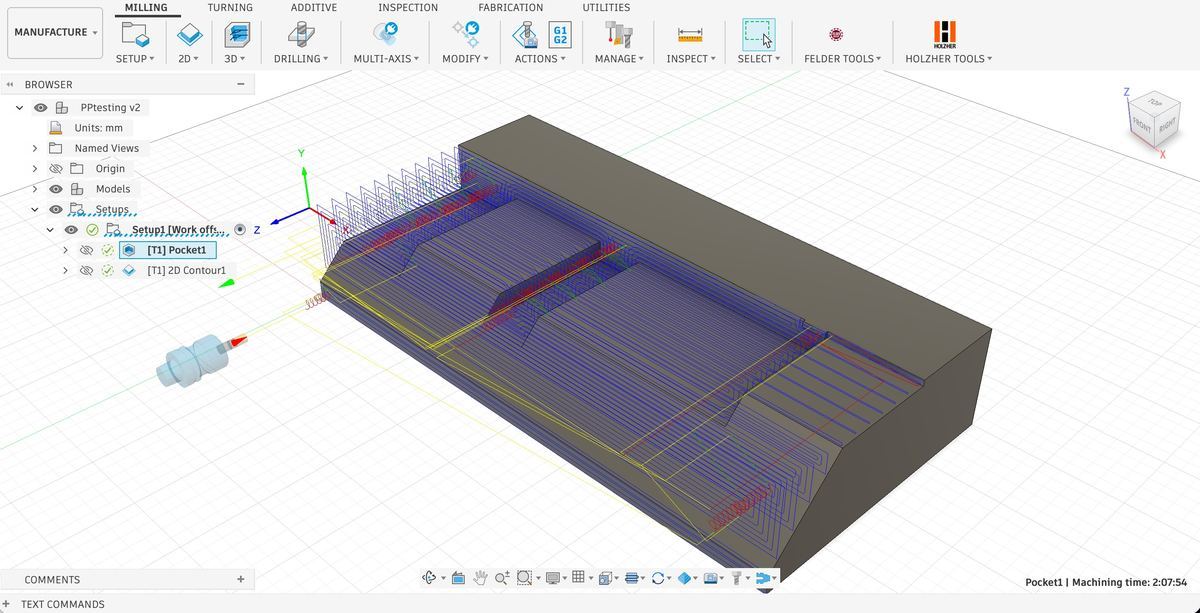

Der aktualisierte XCS-Postprozessor direkt in Autodesk Fusion.
Die Demonstration zeigt, wie der aktualisierte Postprozessor native Operationen für SCM Xilog Maestro statt eines anonymen Standardcode-Blocks erzeugt.
06 / Preise
Ein sichtbarer Einstiegspreis. Ein Angebot nach Maschinenprüfung.
Die Preise bleiben transparent. Der Endbetrag wird erst nach der technischen Bewertung bestätigt.
3-Achs-Lizenz
ab€1,350- Maschinenspezifische CPS-Konfiguration
- Bohren, Fräsen, Taschen und Konturen
- Vereinbarter XCS-Workflow
- Einrichtung und E-Mail-Support
5-Achs-Lizenz
ab€2,300- Vereinbarter 3-Achs-Umfang
- Drehachsen- oder 5-Achs-Kinematik
- Schräg- und Flächenbearbeitung
- Maschinendefinition und Validierung
Abrechnung in EUR. Umfang und Preis hängen von Maschine, Maestro-/Xilog-Version, Kinematik, Aggregaten und Operationen ab. Steuern, Vor-Ort-Inbetriebnahme und Zusatzleistungen werden bei Bedarf separat angeboten.
07 / Technische Antworten
Fragen, die vor der Bestellung geklärt werden.
Klare Grenzen machen den ersten Test sicherer und das Angebot genauer.
Funktioniert der Postprozessor mit jeder SCM-Maschine?
Nein. Vor dem Angebot wird die genaue Maschine und Softwarekonfiguration geprüft.
Welche Angaben werden benötigt?
Modell und Konfiguration, Maestro-/Xilog-Version, Achsanordnung, Aggregate, typische Operationen und wenn möglich ein bewährtes Maschinenprogramm.
Welche Ausgabe wird erzeugt?
Ziel ist strukturierte XCS-Ausgabe für den vereinbarten Maestro-/Xilog-Ablauf. Ein zusätzlicher PGM- oder PGMX-Schritt wird separat bewertet.
Wird 5-Achs-Bearbeitung unterstützt?
Ja. Indexierte 3+2- und simultane 5-Achs-Bearbeitung kann unterstützt werden, wenn sie im Angebot enthalten ist und reale Kinematik, Steuerungskonfiguration und Fusion-Maschinendefinition vorliegen.
Wie wird ein neuer Post getestet?
Mit Simulation, einfachem Testteil, Kontrolle in Maestro, sicheren Höhen und reduzierten Vorschüben. Jede Operation wird vor dem Produktionseinsatz an der Maschine validiert.
Ist der Preis fest?
Die angezeigten Beträge sind Einstiegspreise. Nach der Kompatibilitätsprüfung erhalten Sie ein klares Angebot.
Funktioniert dieser Postprozessor mit Fusion 360?
Ja. Autodesk Fusion ist der aktuelle Name des früher Fusion 360 genannten Produkts. Der Postprozessor wird für die aktuelle CAM-Umgebung von Autodesk Fusion entwickelt.
Worin liegt der Unterschied zum kostenlosen SCM-Post aus der Autodesk Post Library?
Dies ist eine maschinenspezifische Integration für die reale SCM-Konfiguration, den Maestro-/Xilog-Ablauf, Aggregate, Bohreinheiten, Kinematik und anspruchsvolle Bearbeitung.
Benötige ich SCM Maestro weiterhin?
Das hängt von Maschine und Ablauf ab. Der Postprozessor erzeugt die Bearbeitungsdaten in Autodesk Fusion; Maestro oder die vorhandene SCM-Umgebung kann weiterhin für Verarbeitung, Validierung oder Konvertierung erforderlich sein.
Kann der Postprozessor PGM- oder PGMX-Dateien erzeugen?
Soweit die SCM-Installation es unterstützt, kann der Ablauf die Konvertierung von XCS in das benötigte PGM- oder PGMX-Format enthalten.
Werden Bohrblöcke und Aggregate unterstützt?
Je nach Maschinenkonfiguration und angebotenem Umfang können Bohreinheiten, Sägeaggregate, Winkelköpfe und weitere SCM-spezifische Ausrüstung enthalten sein.
08 / Kompatibilitätsanfrage
Welche SCM-Maschine steht in Ihrer Fertigung?
Senden Sie die wichtigsten technischen Daten. Marek antwortet direkt mit Rückfragen, empfohlenem Umfang und klarem Angebot.
- Hilfreiche AngabenModell, Maestro-/Xilog-Version, Achsen und Aggregate
- AntwortDirekt vom Postprozessor-Entwickler
- E-Mailm.skotak@ccsoftcz.com
Die Anfrage konnte nicht gesendet werden. Bitte erneut versuchen oder an m.skotak@ccsoftcz.com schreiben.
Vielen Dank. Ihre Maschinendaten wurden an Marek gesendet. Eine Bestätigung ist per E-Mail unterwegs.
